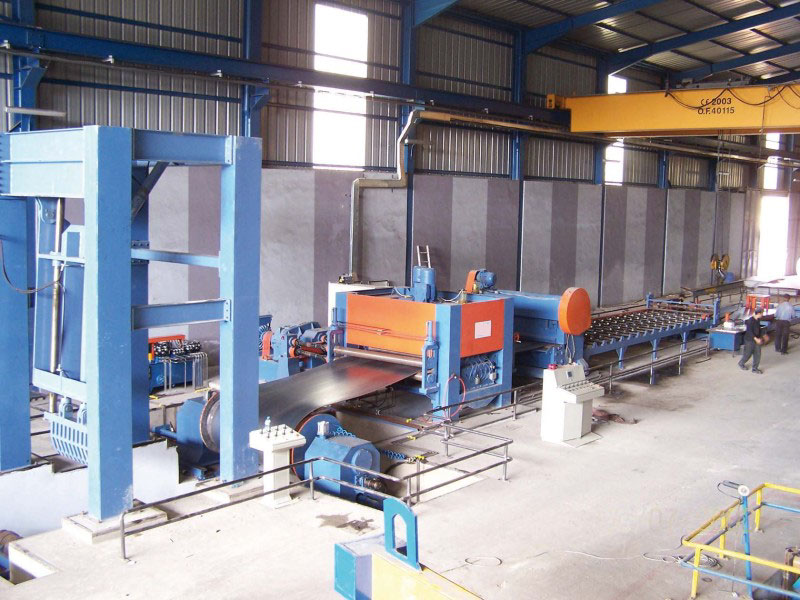

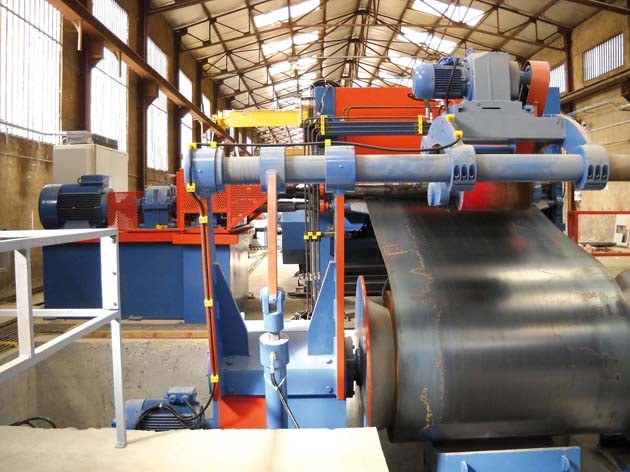

Состав линии поперечной резки :
|
| 1) Tележка для загрузки рулона |
9) Укладчик с двумя столами |
| 2) Разматыватель |
10) Привод правиьной машины |
| 3) Правильная машина |
11) Гидростанция |
| 4) Перемещающиеся ножницы |
12) Шкаф автоматики |
| 5) Перемещающиеся выходной конвейер |
13) Модуль основного привода |
| 6) Конвейер |
14) Карданные валы |
| 7) Редуктор привода конвейера |
15) Привод ножниц |
| 8) Отталкыватель |
16) Панель управления оператора |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА :
| Модель |
Ширина рулона |
Толщина (мм) |
Внутренный диаметр рулона (мм) |
Наружный диаметр рулона (мм) |
Вес рулона |
Скорость
(м/мин)
|
|
CTL 2 |
1600 - 2000 мм |
0,50 мм - 2,00 мм |
450 - 600 |
1800 |
18 тонн |
50 |
|
CTL 3 |
1600 - 2000 мм |
0,80 мм - 3,00 мм |
450 - 700 |
2000 |
20 тонн |
40 |
|
CTL 5 |
1600 - 2000 мм |
1,50 мм - 5,00 мм |
450 - 800 |
2200 |
25 тонн |
40 |
|
CTL 6 |
1600 - 2000 мм |
2,00 мм - 6,00 мм |
450 - 800 |
2200 |
30 тонн |
35 |
|
CTL 10 |
1600 - 2000 мм |
4,00 мм - 10,00 мм |
450 - 800 |
2200 |
30 тонн |
25 |
|
CTL 12 |
1600 - 2000 мм |
5,00 мм - 12,00 мм |
450 - 800 |
2200 |
30 тонн |
20 |
|
